SF6 အပြည့်အဝဓာတ်ငွေ့ဖြည့်ထားသောလက်စွပ်အဓိကယူနစ်သို့သိသည်

1. SF6 ဓာတ်ငွေ့ခွဲဝေမှု switchgear ၏အဓိကအင်္ဂါရပ်များ -

ဓာတ်ငွေ့ insulated switchgear  SF6 ကို 10 ကီလိုဗ်ရှိအဓိကအားဖြင့် 35 ကီလိုဗို့သံမြည်သည့်အဓိကယူနစ်သို့ ဦး တည်သည်။ မြို့ပြဖွံ့ဖြိုးတိုးတက်မှုတွင် SF6 ဓာတ်ငွေ့ပြည့်ဝသောလက်စွပ်အပြည့်အ 0 ရရှိသောအဓိကယူနစ်သည်ကျစ်လစ်သိပ်သည်းသော, ၎င်းသည်မြို့ပြစွမ်းအင်ရထားလမ်းအကူးအပြောင်း, စွမ်းအင်အသစ်နှင့်စက်မှုလုပ်ငန်းများအပေါ်ကျယ်ပြန့်စွာကျင့်သုံးသည်။

1.1 SF6 ဓာတ်ငွေ့ခွဲဝေမှု switchgear ၏ modular ဒီဇိုင်း

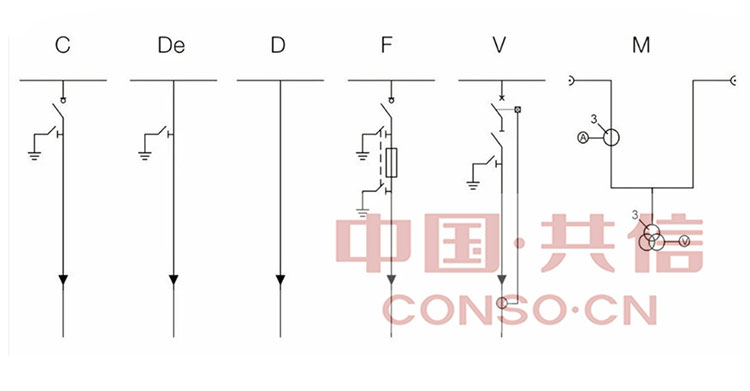

အပေြာင်းsf6 လက်စွပ်အဓိကယူနစ်  အဓိကအားဖြင့် C (Cable Switch Panel), v (Direct Cable cable panel), d de (Direct Cable Connection Panel), F (switch-fuse connonnection panel), M (Metering Panel) နှင့် M (Metering Panel) နှင့်)) de (Deward Panel), D De (Deward cable cable cable cable) ရှိသည်။

အမှန်တကယ်ဖြစ်ရပ်များတွင် C နှင့် v unit သည် Cable Power Line ကိုထည့်သွင်းရန်နှင့် outputing လုပ်ရန်ထိန်းချုပ်မှုနှင့်ကာကွယ်မှုကိုပေးသည်။ ဝန်လည်ပတ်မှုလုပ်ငန်း၏လုပ်ဆောင်မှုအပြင် V ယူနစ်သည် circuit current current current နှင့် load 0 န်ဆောင်မှုကိုဖြတ်တောက်ခြင်းအပေါ်ပိုမိုလုပ်ဆောင်သည်။ အဆိုပါမီတာယူနစ်သည်မီတာစင်တီမီတာနှင့် PT နှင့်စွမ်းအင်မီတာတပ်ဆင်ထားသည်။ ပုံမှန်အားဖြင့်၎င်းတွင် 800 မီလီမီတာအကျယ်ရှိသည်Kyn28-12။ D နှင့် De ယူနစ်ကိုမြေပြင်မှ SF6 လက်စွပ်အဓိကယူနစ်၏ထိပ်အထိ cable height ကိုမြှင့်တင်ရန်အသုံးပြုသည်။ ထို့အပြင်အကာအကွယ်ပေးမှုနှင့်အငြင်းပွားမှုများတွင်လည်း f ယူနစ်ကို အသုံးပြု. အကာအကွယ်ပေးရာတွင်အသုံးပြုသည်။

1.2 SF6 ဓာတ်ငွေ့ insulated switchgear ၏ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်း

ပုံမှန်အားဖြင့် C သို့မဟုတ် v unit ၏ရှုထောင့်သည် W * H * d = 371 * 1800 * 750 (MM) သည် w * h * h * d = 800 * 2300 * 2300 * ဖြစ်သည်။ SF6 လက်စွပ်အဓိကယူနစ်သည်ထောက်ပံ့ပို့ဆောင်ရေးနှင့်မြေယာကုန်ကျစရိတ်များအပေါ်ပိုမိုယှဉ်ပြိုင်နိုင်ကြောင်းသံသယမရှိပါ။ ထို့အပြင် SF6 ဓာတ်ငွေ့ insulated switchgear သည်ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်းများအနေဖြင့် Kyn28-12 ထက်ပိုသောပစ္စည်းများကုန်ကျသည်။

2 ။ SF6 ဓာတ်ငွေ့ insulated switchgear ၏ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ Sheme

   ဓာတ်ငွေ့ခွဲဝေထားသော switchgear တစ်ခုတွင်၎င်းသည်အဓိက switch နှင့် breaker, busbar system, Controlling Gear နှင့် Seconary System တို့တွင်အဓိကအားဖြင့် SF6 Gas Tank System,

   SF6 ဓာတ်ငွေ့ပိုက်လိုင်းသည် 2012 သို့မဟုတ် 304 ခုနှစ်သံမဏိကိုခံနေရသောသံမဏိကိုချမှတ်ခဲ့သည်။ ၎င်းသည်နှစ်ပေါင်း 30 ကျော်ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ဝန်ဆောင်မှုကိုသေချာစေသည်။

   ဒါဟာတစ် ဦး ကဲ့သို့ဆင်တူသည်Air Insulated SwitchGear  input နှင့် output panel တစ်ခုရှိအဓိက switch နှင့် breaker သည် switch သည် switch switch, disconnect switch နှင့် power systems ကိုထိန်းချုပ်ရန်နှင့်ကာကွယ်ခြင်းအတွက် switch breaker နှင့် circuit breaker ကိုဖွင့်သည်။

   ဘုံ SF6 Tank တစ်ခုတွင် Modular ယူနစ် (7) ခုသည် 10 KV Power Grid စနစ်တွင် Modular ယူနစ် 7 ခုကိုပေါင်းစည်းနိုင်သည်။ ဒီလိုမှမဟုတ်ရင်ဆက်သွယ်မှု cable နဲ့ cable plug ကို extensions တွေအတွက်လိုအပ်တယ်။ သို့သော်ဘုံအကြံပေးအဖွဲ့တစ်ခုတွင် Modular ယူနစ်များကိုကြေးနီ Busbar ဖြင့်ချိတ်ဆက်ထားသည်။

   ဒုတိယထိန်းချုပ်မှုနှင့်ကာကွယ်မှုစနစ်သည် SF6 လက်စွပ်အဓိကယူနစ်ကိုစနစ်ပျက်ကွက်မှုမှကာကွယ်ရန် value voltage နှင့် current ကိုစောင့်ကြည့်လေ့လာရန်လုပ်ဆောင်မှုဖြစ်သည်။ ဤအတောအတွင်း၎င်းသည်အလိုအလျောက်, ဝေးလံခေါင်သီထိန်းချုပ်ခြင်း, အချက်အလက်ရယူခြင်း, ထို့အပြင် SF6 လက်စွပ်အဓိကယူနစ်သည်ပုံမှန်ထိန်းချုပ်မှုနှင့် signter ထုတ်လွှင့်ခြင်းများကိုသေချာစေရန်အတွက်အရန်ပါဝါထောက်ပံ့မှုကိုလည်းပေးသည်။

2.1 SF6 ဓာတ်ငွေ့ခွဲဝေမှု s ကိုမျက်မှောက် snucture D iAGRAM:

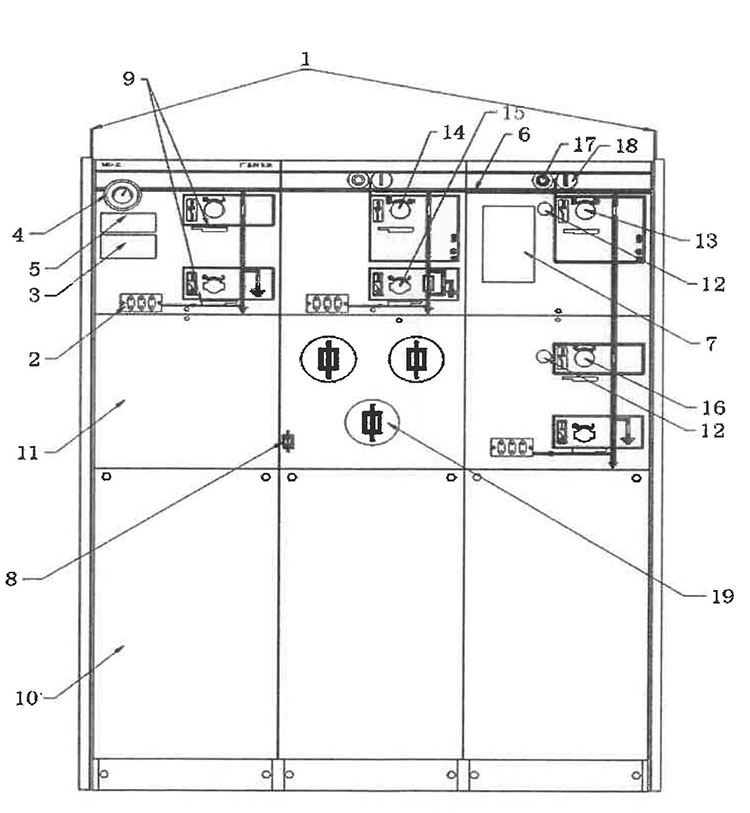

2.2 SF6 လက်စွပ်အဓိကယူနစ်၏အပြင်ဘက်ရှုထောင့်များ -

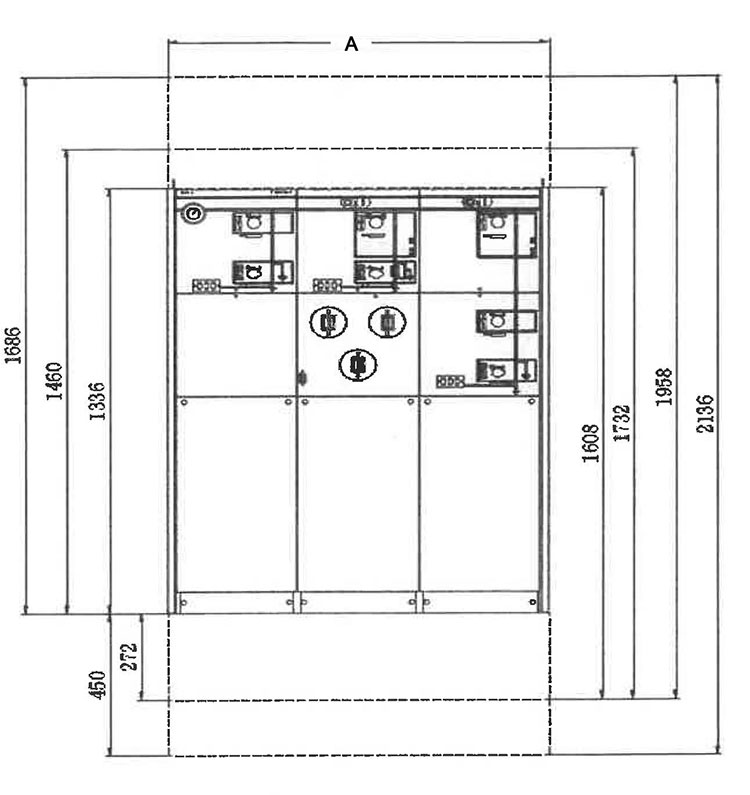

2.3 စံ S Olution နှင့် e xtenension မီတာ odules:

SF6 ဓာတ်ငွေ့ insulated switchgear ၏ 3.Parameter
